U177 Typ IX D2 TAE SET

Dieses SET enthält alle zum Aufbau benötigten Bauteile:

• 4-teilige Rumpfeinheit aus GfK mit Unterwasserschiff, Überwasserschiff, durch Flachstahl verstärktes Zwischendeck und Heckschott
• Turm und Fachwerkaufbau (Periskopanlage) fertig aus Kunststoff

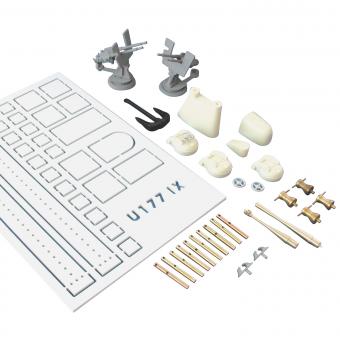

• umfangreicher Beschlagsatz aus Resin vorgefertigt, einschl. Luken, Klüsen, Klampen etc.

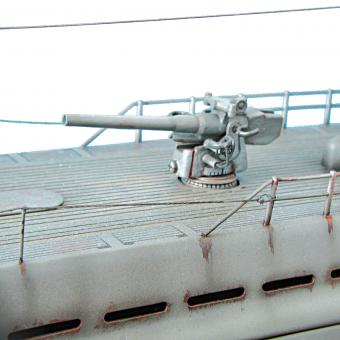

• Geschütze aus Kunststoff/Messing (Bausatz)

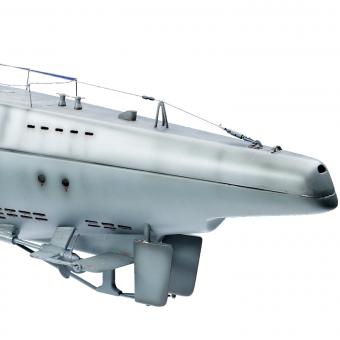

• Rudersatz und Seitenruderträger aus Resin
• Motor- und Getriebeeinheit kugelgelagert und fertig montiert
• 4-Blatt Wasserschrauben und Wellen aus Messing
• alle zum Aufbau des Modells erforderlichen Kleinteile, einschl. Schrauben, Anlenkungen, Dichtungen, Schläuche etc.
• Ballastkiel (Grundballast ca. 3,5kg)
• zwei Baupläne 1:1 mit Bauanleitung und 3-D Zeichnungen
• Tauchsystem bestehend aus zwei Kolbentanks Typ HA750-6V (mit Hallsensoren) und der neuen Schalteinheit TAE3, mit der die beiden Kolbentanks proportional sowie (wahlweise) individuell angesteuert werden können. Die Kolbentanks sind bereits mit den erforderlichen Hallsensoren und Magneten ausgestattet.
+
• 2 elektronische Fahrtenregler
• 3 Digital-Servos mit Kugellager und Metallgetriebe
+
• Lageregler SPC3
+
• Magnetischer Betriebsschalter 6V/16A (für Hauptakku)
• Schaltmodul 2A (für Empfängerakku)
• Neodym-Magnet (zum Schalten des magn. Betriebsschalters)
+
• Kabel- und Steckersatz GOLD
+
• Bootsständer aus Plexiglas® und Edelstahl

+++ NEUE Ausführung mit Schalteinheit TAE3 und HALL-Sensoren +++

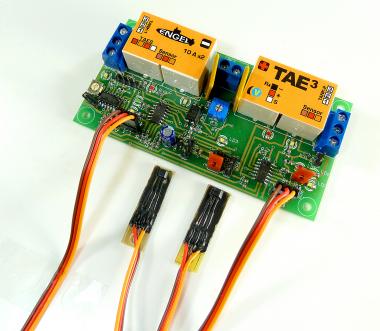

Die Schalteinheit TAE3 bietet erweiterte Funktionsvielfalt und Sicherheit.
Bei dieser Bausatzausführung ist die TAE3 bereits zur proportionalen Kolbentanksteuerung mit Hallsensoren ausgerüstet.

Beide Kolbentanks sind werkseitig mit Neodym-Magneten auf dem Hauptzahnrad sowie einem Hallsensor bestückt.
Das Füllvolumen der Tanks lässt sich damit sehr feinfühlig proportional regeln.

Hauptmerkmale
• Steuerung für 2 Kolbentanks mit HALL-Sensoren
• Kolbentanks einzeln oder paarweise ansteuerbar
• 4-fache Ausfallkontrolle (Failsafe)
• äußerst funktionssicher
• selbstrückstellender Überlastschutz
• Inklusive Druckschalter
• Statische Tiefenregelung TAES nachrüstbar

Mit der TAE3 lassen sich Kolbentanks als Pärchen als auch einzeln (über 2 R/C-Kanäle) ansteuern. Zum Anschluss an den Empfänger wird bei dieser "nackten" Ausführung der TAE3 (ohne Zubehör) zusätzlich noch Anschlusskabel (Patchkabel) Nr. 9118 benötigt; die Ansteuerung über zwei R/C-Kanäle erfordert dann auch zwei dieser Kabel.

Die TAE3 wartet mit einer perfektionierten Schaltungscharakteristik auf, die alle vermeidbaren Ausfallrisiken abdeckt.
Jeder der beiden Kolbentanks ist einzeln über eine automatisch rückstellende Polymer-Sicherung gegen Überlastung geschützt.
Selbst bei Ausfall der Empfängerstromversorgung (Akku bzw. BEC) bleibt die TAE3 einsatzfähig und stellt den Kolbentank automatisch auf Lenzen, so dass das Modell wieder sicher auftaucht.

Darüber hinaus bietet die TAE3 drei weitere Sicherheitsfunktionen, wie Ausfallkontrolle für Sender und Empfänger, Spannungswächter für Hauptakku und automatische Begrenzung der Betriebstauchtiefe durch beiliegenden Druckschalter.
Bei Abbruch des Sendersignals (z. B. durch zu große Tauchtiefe) oder Ausfall des Empfängers sowie bei Unterschreiten der Mindestakkuspannung schaltet der Baustein ebenfalls automatisch auf Lenzen.
Die Schwellenspannung, ab der bei zu niedriger Hauptakkuspannung automatisch gelenzt wird, ist über ein Potentiometer auf der Platine einstellbar (Werkseinstellung ca. 4V für 6V-Betrieb bzw. 9V für 12V-Betrieb). Der jeweilige Schalt- sowie Betriebszustand wird durch verschieden farbige LEDs angezeigt.

Der Leistungs-Stromkreis 6 bis 12 Volt ist vom Steuer-Stromkreis 4,8 V bis 8 V getrennt. Dadurch werden Störungen durch Spannungsschwankungen im Leistungs-Stromkreis vermieden.

Optional kann die TAE3 durch den Zusatz-Baustein TAES mit einer statischen Tiefenregelung aufgerüstet werden, die das Modell ohne Fahrt automatisch in einer voreingestellten Tiefe einpendelt.
Die TAES empfiehlt sich allerdings nur für die mit Hallsensoren ausgestattete Variante der TAE3.
Bei Verwendung von Kolbentanks ohne Hallsensoren wird ansonsten kein befriedigendes Regelverhalten erreicht.
Der Zusatzbaustein TAES wird durch ein 4-poliges Anschlusskabel mit der TAE3 verbunden, so dass der nachträgliche Einbau dieses Zusatzbausteines problemlos vorgenommen werden kann. Hierfür ist dann lediglich ein weiterer Außenbordanschluss (für den Drucksensor) erforderlich.
Der Zusatz-Baustein TAES mit ca. 25 cm langem Anschlusskabel kann separat unter Art.-Nr. 1585-TAES bestellt werden.
