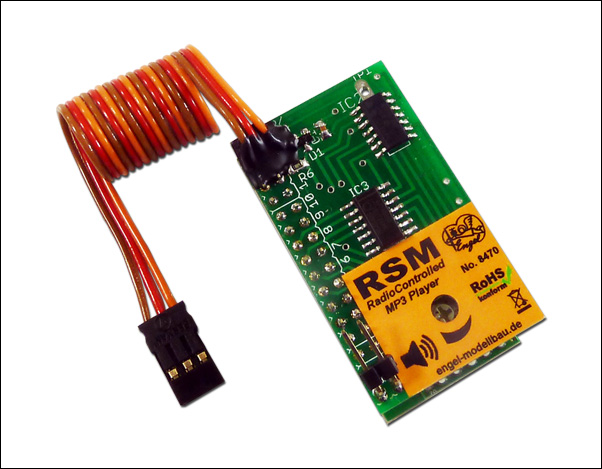

Soundmodul RSM mit MP3-Player

Das Soundmodul RSM ist mit einem MP3-Player bestückt, der 20 MP3- oder WAV-Dateien auf Tastendruck abspielen kann. Das Soundmodul wird an einen Empfängerkanal angeschlossen und betätigt elektronisch die Tasten des MP3 Players. Dadurch können alle 20 Geräusche oder Lieder über einen Schalter (oder Steuerknüppel) geschaltet werden.

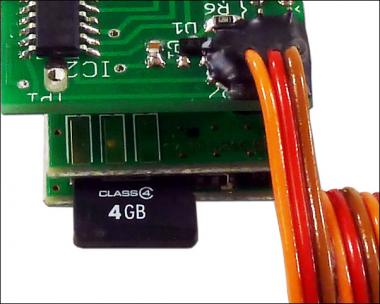

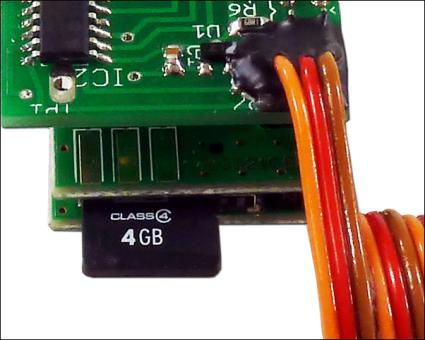

Die gewünschten Sounds werden auf einer Micro-SD Karte gespeichert, die in den MP3 Player eingesteckt ist. Auf der Micro-SD Karte sind bereits 20 Demosounds verschiedenster Art enthalten, wie Sonar-Ping, Dieselgeräusch, Dampfpfeife, Countdown, Helikopter und Alarmsignale.

Der Lautsprecher (8 Ohm) wird an dem zweipoligen Pfostenstecker des Soundmodul angeschlossen.

Über ein Loch in der Platine, kann die Lautstärkeregelung des MP3 Players eingestellt werden. Alle anderen Funktionen des MP3 Players werden über das Soundmodul gesteuert.

Es ist kein Eingriff in den Sender notwendig. Die Bedienung erfolgt per Steuerknüppel oder Schalter am Sender.

Die Versorgungsspannung darf von 4,5 bis 5,5 Volt betragen. Das entspricht einem 4 Zellen Empfängerakku, bzw. einem BEC (im Fahrtenregler).

Bedienung
Der Steuerknüppel (oder Schalter) kann ein- oder mehrmals in eine Richtung und wieder zurück in die Neutralposition bewegt werden. Dieses Tippen wird gezählt. Sobald der Steuerknüppel ca. eine Sekunde in der Richtung gehalten wird, wird der entsprechende Sound eingeschaltet. Sollte der Sound noch aktiv sein, wird er dadurch abgeschaltet.

Beispiel: Sound 3 soll eingeschaltet werden
Steuerknüppel zweimal kurz nach links tippen, das dritte Mal nach links fest halten, bis Sound 3 einschaltet. In der einen Richtung werden die Sounds 1 bis 10 gestartet, in der anderen Richtung werden Sounds 11-20 gestartet. In welche Richtung die Sounds 1-10 gestartet werden, hängt von der verwendeten Fernbedienung ab. Über den Servorevers kann das umgestellt werden.
Sounds 11-20 werden über Playlisten gestartet und starten mit einen Verzögerung von 3 Sekunden. In eine Playliste können auch mehrere Sounds eingetragen oder einzelne Sounds in einer Schleife wiederholt werden.

Lieferumfang
• MP3 Player (MSM2), funktionsfertig aufgebaut
• Steuerplatine, auf den MP3-Player aufgesteckt
• Micro-SD Karte mit 20 Demosounds
• Anleitung zum Aufspielen von Sounddateien und Playlisten, sowie Anleitung zur Bedienung des MP3- Players als PDF auf der Micro-SD Karte

Achtung: Es ist kein Lautsprecher enthalten! Empfohlen wird ein 8 Ohm Lautsprecher mit mind. 1W Leistung.

Technische Daten (Steuerplatine):
Länge 46,5 mm
Breite 26,7 mm
Verbrauch (incl. MP3 Player): 50-300 mA (je nach Lautstärke), max. 500mA
Höhe (incl. MP3 Player) 17 mm + Lautsprecheranschluß
Leistung: 1 W an 8 Ohm
Empfängeranschluss: JR Stecker
