Magnetschalter-Kombi: 12V/16A + Rx Schaltmodul

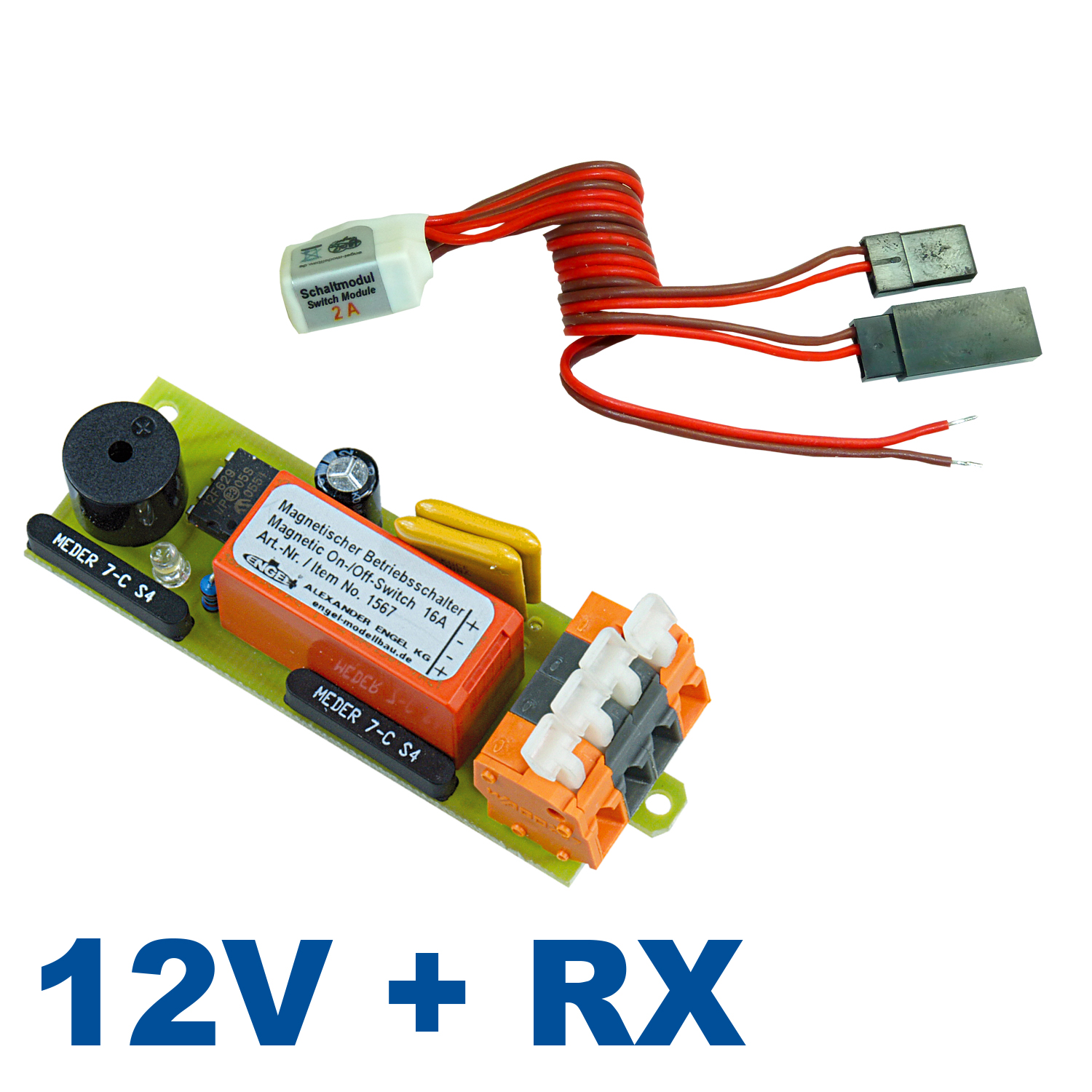

Magnetschalter-Kombination bestehend aus
• magnetischem Betriebsschalter 12V/16A Nr. 1567 für Hauptakku
• Schaltmodul 2A Rx Nr. 1565 für Empfängerakku

Magnetischer Betriebsschalter 12V/16A
Mit Hilfe dieses Bausteins läßt sich die gesamte elektrische Anlage (einschl. Empfänger mit BEC und Hauptakku) durch Vorbeistreichen mit einem Magneten berührungslos ein- und ausschalten.
Vorbeistreichen am Rumpf vom Heck zum Bug schaltet die Anlage ein. Eine Tonfolge quitiert dem Modellbauer, dass er den Kontakt getroffen hat und eine weiße Leuchtdiode zeigt den Zustand an.
Vorbeistreichen in der entgegengesetzten Richtung schaltet wieder aus. Die Richtung des Einschaltens ist natürlich vom Einbau abhängig. Eine kleine Markierung am Rumpf kann beim Schalten hilfreich sein.

Im Modell-Uboot entfällt mit diesem Baustein die Druckkörperdurchführung für den Betriebsschalter und somit eine unnötige Schwachstelle. Auch bei Überwasserschiffen kann elegant das Problem umgangen werden, den Betriebsschalter versteckt und wassergeschützt unterzubringen.

Das Einschalten meldet der Baustein mit einer Tonfolge. Bei Unterspannung (
Technische Daten:
• Gerätetyp: Schaltbaustein
• Abmessungen: 71 x 24 x 29 mm
• Gewicht: ca. 32,5 g
• Betriebsspannung: 9,0 - 24 V
• Stromverbrauch: 7 mA bei 12 V für LED
• Belastbarkeit: 16 A dauer, 30 A für 4 s

Schaltmodul Rx 2A
Dieses Schaltmodul dient als zusätzlicher Baustein für magnetische Betriebsschalter Nr. 1566 (6V/16A) sowie 1567 (12V/16A) zum Ein- und Ausschalten des Empfängerakkus.
Mit dem angeschlossenen Magnetschalter (nicht im Lieferumfang) kann somit der Haupt-, als auch der Empfängerakku berührungslos, d. h. durch Vorbeistreichen am Schalter mit einem geeigneten Magneten (z. B. Art.-Nr. 1569), ein- und ausgeschaltet werden.

Anschluss
Der Anschluss ist einfach zu bewerkstelligen. Es müssen lediglich die beiden bereits abisolierten Enden des Schaltmoduls an + (rot) und - (schwarz) des Ausgangs am Magnetschalter angeklemmt werden. Das Buchsenkabel wird an den Empfängerakku (z. B. Art.-Nr. 5528), das Steckerkabel an den Empfänger gesteckt. Fertig.

Technische Daten:
Gerätetyp: Schaltbaustein
Abmessungen: 7 x 11 x 15 mm
Gewicht: ca. 6 g
Schaltspannung: 12 V
Betriebsspannung: 4,8 - 6 V
Belastbarkeit: 2 A dauer, 3 A für 2 s
