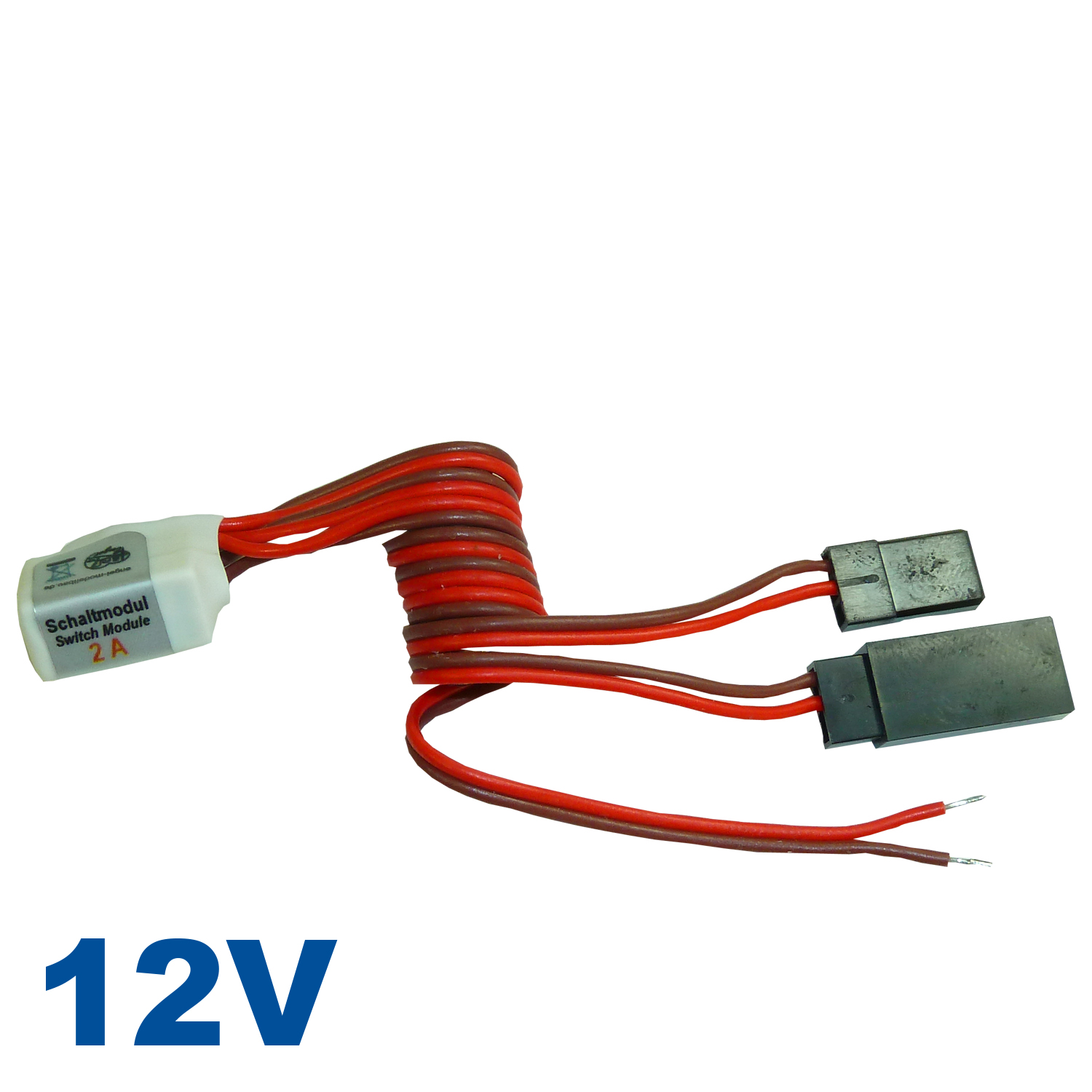

Dieses Schaltmodul dient als zusätzlicher Baustein für magnetische Betriebsschalter Nr. 1566 (6V/16A) sowie 1567 (12V/16A) zum Ein- und Ausschalten des Empfängerakkus.
Mit dem angeschlossenen Magnetschalter (nicht im Lieferumfang) kann somit der Haupt-, als auch der Empfängerakku berührungslos, d. h. durch Vorbeistreichen am Schalter mit einem geeigneten Magneten (z. B. Art.-Nr. 1569), ein- und ausgeschaltet werden.
Anschluss
Der Anschluss ist einfach zu bewerkstelligen. Es müssen lediglich die beiden bereits abisolierten Enden des Schaltmoduls an + (rot) und - (schwarz) des Ausgangs am Magnetschalter angeklemmt werden. Das Buchsenkabel wird an den Empfängerakku (z. B. Art.-Nr. 5528), das Steckerkabel an den Empfänger gesteckt. Fertig.
Technische Daten:
Gerätetyp: Schaltbaustein
Abmessungen: 7 x 11 x 15 mm
Gewicht: ca. 6 g
Schaltspannung: 12 V
Betriebsspannung: 4,8 - 6 V
Belastbarkeit: 2 A dauer, 3 A für 2 s
