Lafayette SET

Dieser Bausatz bietet eine hohen Vorfertigungsgrad und erlaubt eine relative kurze Bauzeit.

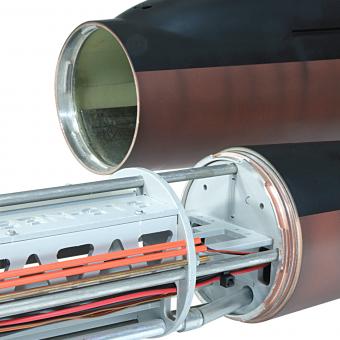

Das Rumpf des Modells hat eine Radialtrennung mit Bajonett-Verschluss.
Das Technikgerüst besteht aus CNC-gefrästem Kunststoff, das in sich selbst schon eine tragende Konstruktion darstellt.
Zusätzlich werden Spanten und Träger des Gerüsts mit Streben aus Aluminium und Messing verspannt.

Die 2-teilige Rumpfeinheit ist aus Epoxy mit Glasgewebe in gewohnt guter Engel-Qualität gefertigt.
Darüberhinaus sind in die Rumpfoberfläche vorbildgetreue Details, wie Raketenschächte und Mündungsklappen, eingraviert.
Als Grundballast sind bereits 2kg Walzblei in den Rumpf fertig einlaminiert.

Der aus Resin gegossene Endspant befindet sich im Rumpfheck.
An diesen wird der Motor mit Alu-Motorträger sowie das gesamte Technikgerüst angesetzt.
Alle anderen Bauteile, wie Stangen, Rohre und Verstrebungen sind bereits passgenau vorgefertigt.

Technische Daten:
Maßstab 1:100
Länge ca. 1300 mm
Breite ca. 100 mm
Höhe (mit Turm) ca. 180 mm
Gewicht ca. 8,5 kg
Geschwindigkeit ca. 12 km/h (getaucht)
Betriebszeit pro Akkuladung ca. 2 Stunden (12V/7000mAh)

Bausatz des U-Bootmodells SSBN-616 LAFAYETTE mit Zubehör enthält:

• Rumpf und Raketenbuckel aus Glasgewebe mit Epoxy laminiert
• Kolbentank HA825-12V mit auto. Endlagenabschaltung und Hallsensoren
• mit Ballasttanksteuerung CTS2
• Druckschalter
• Antriebsmotor 540/12V
• Ruder und -Träger aus Resin

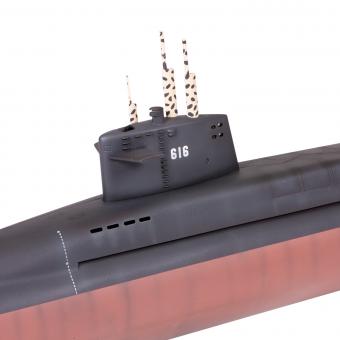

• Turm und Periskope aus Resin
• Bajonett-Verschluss aus Aluminium
• Motorträger aus Aluminium
• Technikgerüst CNC-gefräst
• Antriebswelle aus Edelstahl
• Kupplung aus Messing
• 7-Blatt Sichelschraube
• Ruderhebel aus Messing
• Wasserstandsmarken, Bootsnummern "616" und Schriftzug Lafayette (Abreibetransfer)
• Dichtungen, wie O-Ringe, Faltenbälge, Simmering etc.
• Rohre aus Alu, Ms und PVC, vorgefertigt
• Schrauben, Muttern und Zubehörteile
• Alle zum Aufbau benötigten Kleinteile, inkl. R/C-Anlenkungen
• Ausführliche Bauanleitung mit Bauzeichnungen in 3-D
• Baustufenbilder und Original-Abbildungen auf CD-ROM
+
• 2 Servos (mit Kugellager und Metall-Getriebe)
• 2 Servo-Zubehörbeutel
• 3 Servo-Verlängerungskabel
+

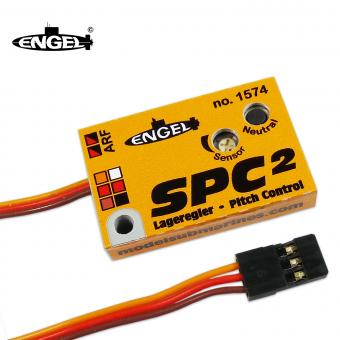

• Lageregler SPC3
+
• elektronischer Fahrtregler
+
• Hauptakku NiMH 12V/7000mAh
+

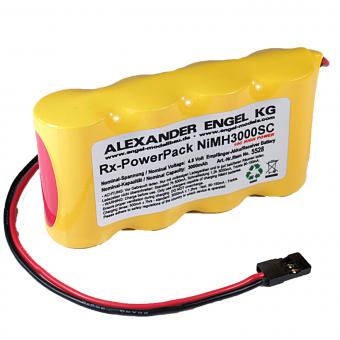

• Empfängerakku NiMH 4,8V/3000mAh
+
• Kabel- und Steckersatz GOLD
+

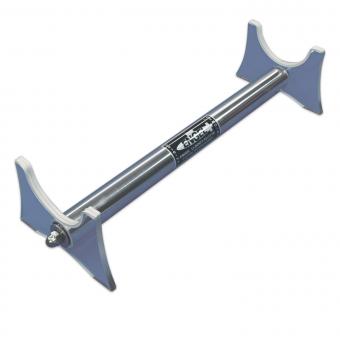

• Bootständer
