Hallsensor zur Nachrüstung von Compakt Tanksteuerung CTS2.2 mit proportionaler Trimmung.
BITTE BEACHTEN: AB SOFORT (Stand Dez. 2023) wird dieser Nachrüstsatz für U-Bootmodelle 212A und LAFAYETTE nicht mehr benötigt, da Kolbentanks dieser Bausätze bereits mit Magneten und dem Hallsensor ausgestattet sind.
Anschluss des Hallsensor und Anbringung der Magnete
Die Kolbenposition wird mittels Hallsensor ermittelt, welcher sich auf einer kleinen, separat gehaltenen Platine befindet und über ein 3-poliges Kabel mit der CTS2 verbunden ist. Der Hallsensor wird mit beiliegender Schraube an Endschalter S1 befestigt.
Der Hallsensor wird durch Magnete geschaltet. In diesem Nachrüstsatz sind vier Magnete enthalten, welche mit Sekundenkleber auf das Zwischenzahnrad des Kolbentanks geklebt werden.

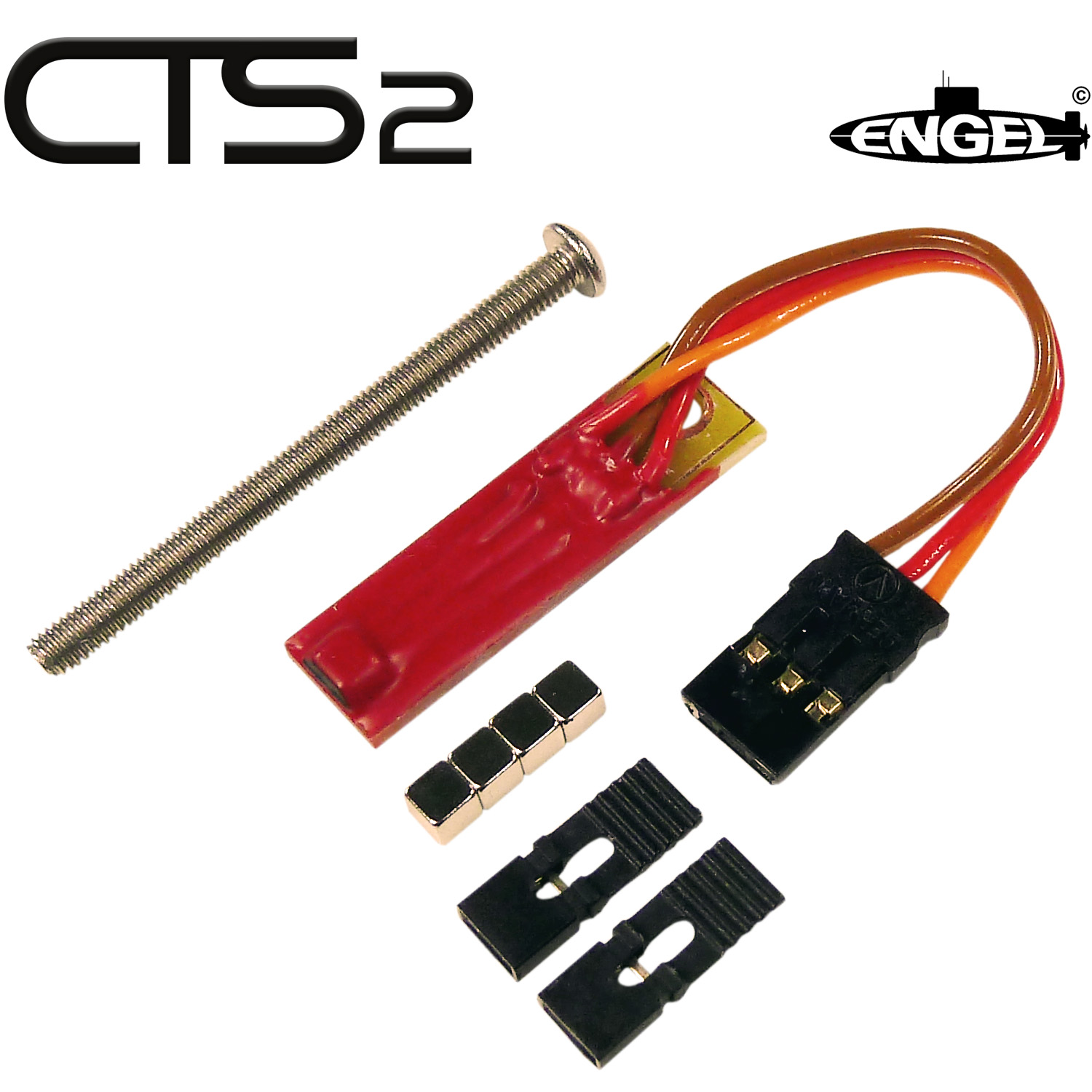

Lieferumfang
• 1 Hallsensor auf Platine, gummiert, mit Anschlusskabel ca. 5 cm lang
• 2 Steckbrücken
• 2 Neodym-Würfelmagnete 3 x 3 mm
• 1 Schraube M3x40 aus Edelstahl
• 1 U-Scheibe aus Edelstahl
Dieser Nachrüstsatz ist für Kolbentanks Typ EA in Kombination mit Compact Tanksteuerung CTS2.2 konzipiert, wie z. B. bei U-Bootmodellen Klasse 212, AKULA II und LAFAYETTE verwendet.
