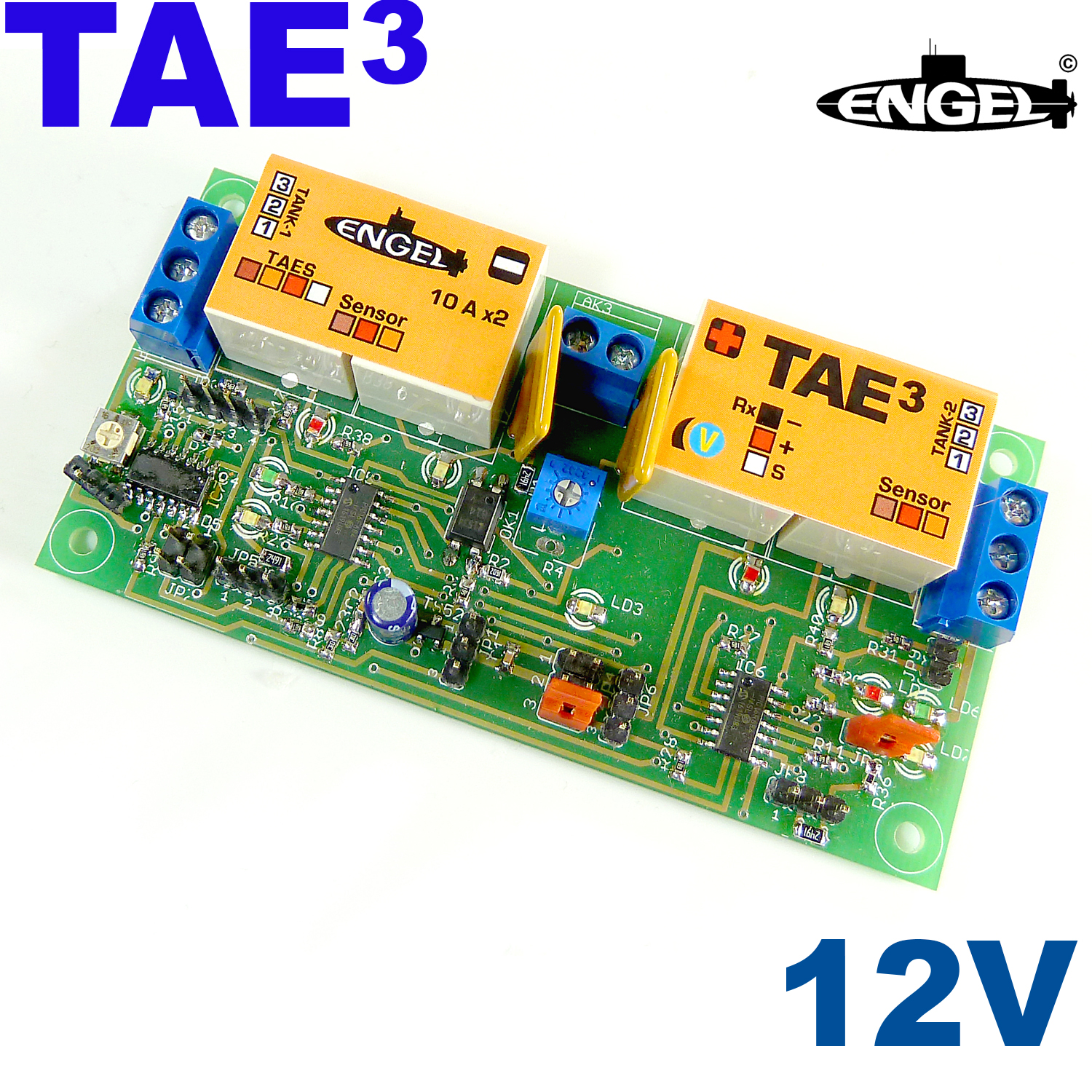

Schalteinheit TAE3 12V - ohne Zubehör

Die Schalteinheit TAE3 bietet erweiterte Funktionsvielfalt und Sicherheit.
Und lässt sich darüber hinaus auch zur proportionalen Kolbentanksteuerung mit Hallsensoren erweitern.

Diese Einheit ist sowohl für Kolbentanks Typ EA (mit auto. Endlagenabschaltung) sowie Typ TA (mit Trimmautomatik) verwendbar.
Optional kann die TAE3 zudem mit Hallsensoren (Art.-Nr. 1585-H30) ausgestattet werden.
Beide Kolbentanks werden dann mit Magneten (in Art.-Nr. 1585-H30 enthalten) auf dem Zwischenzahnrad bestückt.
Das Füllvolumen der Tanks lässt sich damit proportional regeln.

Hauptmerkmale
• Steuerung für 2 Kolbentanks Typ EA und TA
• mit Hallsensoren zur Proportionalsteuerung erweiterbar
• Kolbentanks einzeln oder paarweise ansteuerbar
• 100% kompatibel zur Vorgängerversion TAE2
• 4-fache Ausfallkontrolle (Failsafe)
• äußerst funktionssicher
• selbstrückstellender Überlastschutz
• Unterspannungswert einstellbar
• Anschluss eines Druckschalters möglich
• Statische Tiefenregelung TAES nachrüstbar

Mit der TAE3 lassen sich Kolbentanks als Pärchen als auch einzeln (über 2 R/C-Kanäle) ansteuern. Zum Anschluss an den Empfänger wird bei dieser "nackten" Ausführung der TAE3 (ohne Zubehör) zusätzlich noch Anschlusskabel (Patchkabel) Nr. 9118 benötigt; die Ansteuerung über zwei R/C-Kanäle erfordert dann auch zwei dieser Kabel.

Die TAE3 wartet mit einer perfektionierten Schaltungscharakteristik auf, die alle vermeidbaren Ausfallrisiken abdeckt.
Jeder der beiden Kolbentanks ist einzeln über eine automatisch rückstellende Polymer-Sicherung gegen Überlastung geschützt.
Selbst bei Ausfall der Empfängerstromversorgung (Akku bzw. BEC) bleibt die TAE3 einsatzfähig und stellt den Kolbentank automatisch auf Lenzen, so dass das Modell wieder sicher auftaucht.

Darüber hinaus bietet die TAE3 drei weitere Sicherheitsfunktionen, wie Ausfallkontrolle für Sender und Empfänger, Spannungswächter für Hauptakku und automatische Begrenzung der Betriebstauchtiefe durch (optionalen) Druckschalter.
Bei Abbruch des Sendersignals (z. B. durch zu große Tauchtiefe) oder Ausfall des Empfängers sowie bei Unterschreiten der Mindestakkuspannung schaltet der Baustein ebenfalls automatisch auf Lenzen.
Die Schwellenspannung, ab der bei zu niedriger Hauptakkuspannung automatisch gelenzt wird, ist über ein Potentiometer auf der Platine einstellbar (Werkseinstellung ca. 4V für 6V-Betrieb bzw. 9V für 12V-Betrieb). Der jeweilige Schalt- sowie Betriebszustand wird durch verschieden farbige LEDs angezeigt.

Der Leistungs-Stromkreis 6 bis 12 Volt ist vom Steuer-Stromkreis 4,8 V bis 8 V getrennt. Dadurch werden Störungen durch Spannungsschwankungen im Leistungs-Stromkreis vermieden.

Optional kann die TAE3 durch den Zusatz-Baustein TAES mit einer statischen Tiefenregelung aufgerüstet werden, die das Modell ohne Fahrt automatisch in einer voreingestellten Tiefe einpendelt.
Die TAES empfiehlt sich allerdings nur für die mit Hallsensoren ausgestattete Variante der TAE3.
Bei Verwendung von Kolbentanks ohne Hallsensoren wird ansonsten kein befriedigendes Regelverhalten erreicht.
Der Zusatzbaustein TAES wird durch ein 4-poliges Anschlusskabel mit der TAE3 verbunden, so dass der nachträgliche Einbau dieses Zusatzbausteines problemlos vorgenommen werden kann. Hierfür ist dann lediglich ein weiterer Außenbordanschluss (für den Drucksensor) erforderlich.
Der Zusatz-Baustein TAES mit ca. 25 cm langem Anschlusskabel kann separat unter Art.-Nr. 1585-TAES bestellt werden.

Technische Daten
Versorgungsspannung 4 - 8 V
Betriebsspannung 6 - 12 V
Abmessungen L 100 x B 50 x H 19 mm
Gewicht ca. 60 g

Im Lieferumfang sind nur Schalteinheit TAE3 und Anleitung enthalten (ohne Zubehör, Kabel und Druckschalter).

Spannungswächter eingestellt auf ca. 9V für 12V-Bordspannung.
